Modena
Modena är en kompakt downlight med utbytbar LED-modul som byts helt utan verktyg. Armaturen levereras med fristående drivdon och snabbkoppling för enkel installation och underhåll.
Installation
Håltagning på 75 mm och låg bygghöjd på 69–79 mm beroende på effektval gör Modena lämplig för de flesta undertak. Det fristående drivdonet ansluts med snabbkoppling. Vid behov kan donet placeras en bit bort från armaturen. Armaturen är IP20-klassad men kan kompletteras med IP44-tillbehör för att kunna användas i fuktiga miljöer som badrum eller takfot.
Ljusteknik

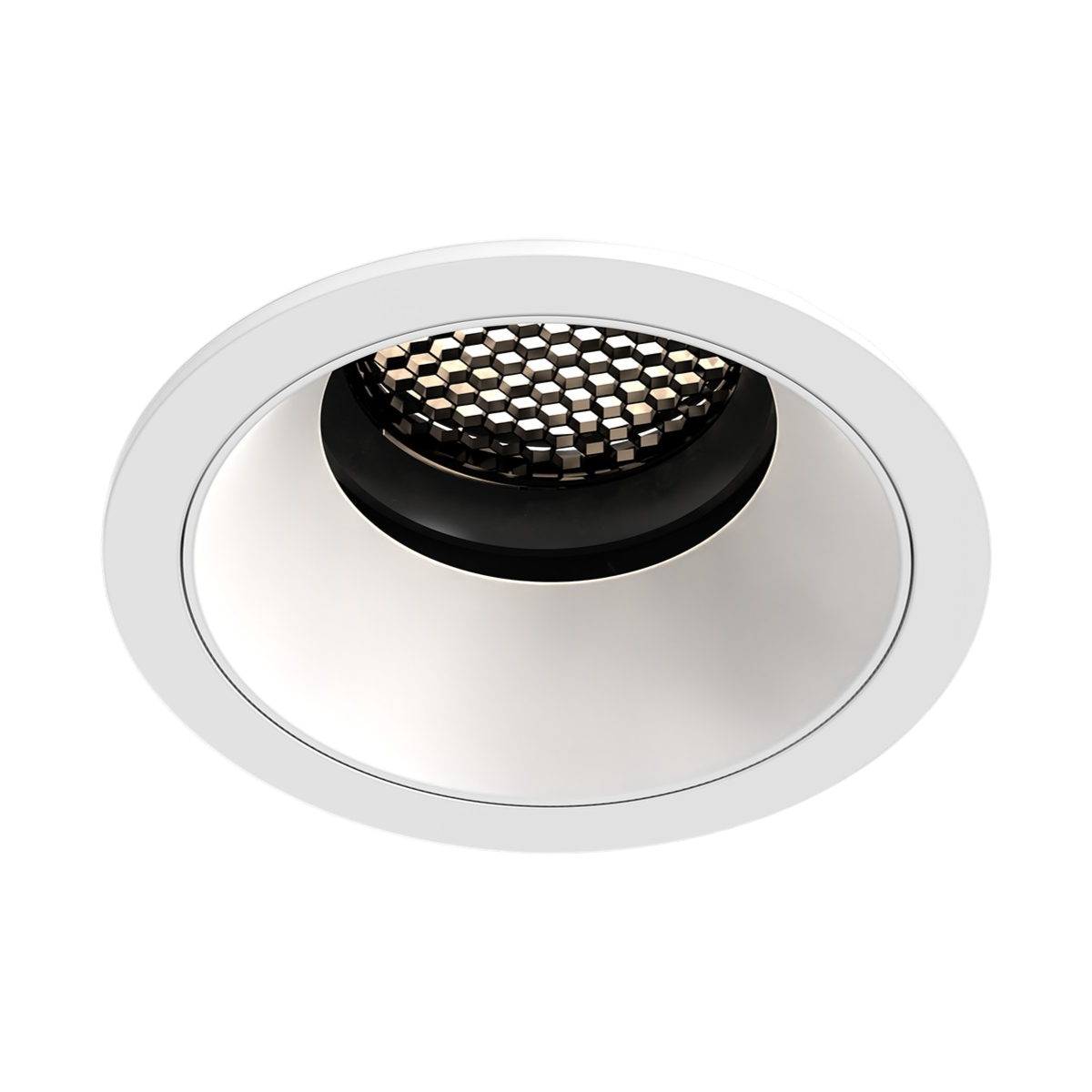

LED-modulen finns i 6W och 13W med färgtemperaturer 2700K, 3000K, 4000K eller Dim2Warm 3000–1800K. Färgåtergivning CRI 90, eller CRI 95 för Dim2Warm-varianten. Ljusutbytet når upp till 104 lm/W och spridningsvinkeln kan väljas mellan 15º, 24º, 36º eller 60º beroende på behov. För extra avbländning kan armaturen förses med bikakeraster.
Funktion
Modena är dimbar med DALI eller fasdimmer beroende på val av drivdon. LED-modulen är utbytbar utan verktyg och har en livslängd på 50 000 timmar med L80-bibehållning. Armaturen tål temperaturer mellan -20ºC och +45ºC.
Produktdata
Montage
| Typ av montage | Infällt i undertak |
Material & kulör
| Kulör | Svart Vit Vit + Svart |
Livslängd & drift
| Bibehållning ljusflöde 50 000 h | L80 |
| ecg_lifetime | 50000 / 100000 |
Certifikat & godkännanden
| Godkännande | CE |
| IP-klass | Ovanifrån: IP20 Underifrån: IP20 (IP44 med tillbehör) |
Elektrisk data
| Effekt | 6W 13W |
| Effektfaktor (pf) | 0,95 |
| drivdon | Dimbar DALI Dimbar Fasdim |
| Spänning | 220..240V |
| Ljuskälla | LED-modul, utbytbar utan verktyg |
Ljusteknisk data
| Färgåtergivning (CRI / RA) | 90 |
| Färgtemperatur | 2700K 3000K 4000K Dim2Warm 3000-1800K |
| optik | Linssystem Comfort LPL |
| sdcm | <3 SDCM |
| Spridningsvinkel | 15º 24º 36º 60º |
Mått
| Diameter | 83 mm |
| Höjd | 13W: 79mm 6W: 69mm |
Övrig teknisk data
| Kulör Dekorring | Guld Krom Svart Vit |
| Montage | Monteras helt utan verktyg. Mer information finns i monteringsanvisningen. |
| Anslutning | Armaturen är försedd med fristående drivare som ansluts med snabbkoppling mot armatur. |
| Max omgivningstemperatur (ºC) | +45ºC |
| Minsta omgivningstemperatur (ºC) | -20ºC |
| Håltagning | 75 mm |
| Kulör Frontring | Svart Vit |
| Dimbar | Ja, Fasdim eller DALI beroende på val av drivdon |
| Dimmerprotokoll | Dali eller Fasdim beroende på val av drivdon. |
